| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | OEM |
| Chứng nhận: | ISO 16949 |
| Số lượng đặt hàng tối thiểu: | Thỏa thuận |
|---|---|
| Giá bán: | Negotiation |
| chi tiết đóng gói: | Vỏ gỗ xuất khẩu tiêu chuẩn. |
| Thời gian giao hàng: | 10-15 ngày làm việc |
| Điều khoản thanh toán: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Khả năng cung cấp: | 1000000 Piece / mỗi tháng |
| Chất liệu nhẫn: | Thép Chrome-GCr15, thép cacbon cao-GCR11, thép không gỉ-440C, 304 316 | Các loại: | Vòng bi xuyên tâm, tiếp xúc góc, lực đẩy hình cầu |
|---|---|---|---|
| Vật liệu lồng: | Thép, Đồng thau, Nylon | Precsion: | P0, P6, P5, P4 ABEC-1, ABEC-3, ABEC-5, v.v. |
| Giải tỏa: | C0, C1, C2, C3, C4, C5 | Dịch vụ: | Dịch vụ OEM, ODM, OBM |
| Điểm nổi bật: | Impact Resistance Spherical Plain Bearings,OEM Spherical Plain Bearings,Angular Contact Spherical Plain Bearings |
||

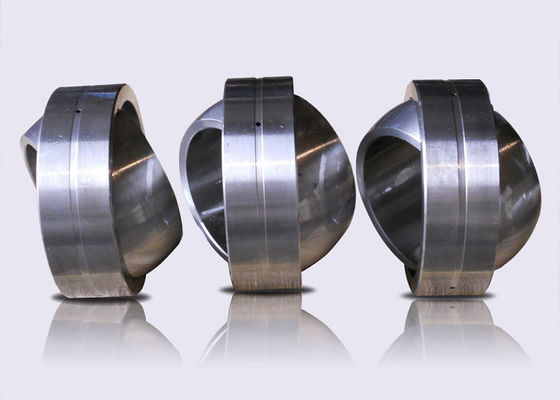

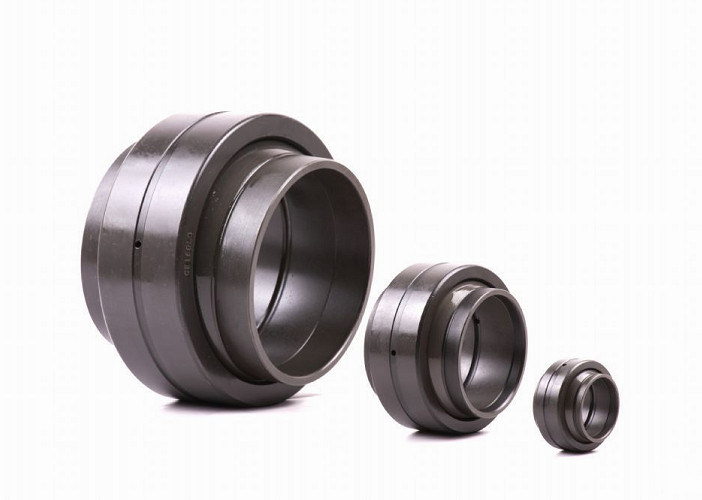

1. Vòng bi trơn hình cầu, còn được gọi là ống lót trơn hình cầu, chủ yếu được sử dụng trong các máy móc khác nhau đi kèm với chuyển động quay, chuyển động nghiêng và chuyển động lắc lư ở tốc độ thấp.Ví dụ, chúng có thể được tìm thấy trong xi lanh thủy lực, máy ép rèn, máy móc kỹ thuật, thiết bị tự động, bộ giảm xóc ô tô và máy móc bảo quản nước, v.v.
2. Sản phẩm này có khả năng chịu tải lớn và khả năng chống va đập.Nó thường được điều trị bằng kỹ thuật đặc biệt.Bề mặt của nó đã trải qua cả quá trình mạ kẽm và phốt phát hóa.Do đó, sản phẩm của chúng tôi cho khả năng chống ăn mòn cực mạnh.Đặc tính tự bôi trơn cho phép ống lót trơn hình cầu hoạt động bình thường trong trường hợp bị trật khớp.
3. Vòng bi trơn hình cầu có vòng trong và vòng ngoài có mặt cầu.Nó có thể hỗ trợ một tải trọng lớn.Vòng bi tự bôi trơn này chủ yếu được chia thành loại hướng tâm, loại tiếp xúc góc và loại kết thúc thanh truyền.Nó có thể được tạo ra với các hình dạng khác nhau tùy theo các ứng dụng khác nhau.
Lựa chọn mô hình
| Không. | tên sản phẩm | Đường kính lỗ khoan (mm) | Các loại sản phẩm | |||
| 1 | Vòng bi đồng bằng hình cầu xuyên tâm | 4-150 | GE ... E | GE ... ES | GE ... ES-2RS | GEEW ... ES-2RS |
| GE ... ESN | GE ... XS / K | GE ... XT | GE ... ET / X | |||
| 2 | Vòng bi trơn hình cầu tiếp xúc góc | 25-200 | GAC ... S | GAC ... T | ||
| 3 | Kết thúc hình que và vòng bi trơn hình cầu | 5-80 | SI ... E | SA ... E | GE ... E | SI ... ES |
| SA ... ES | SIB ... S | SAB ... S | ||||
Dung sai cho vòng bi trơn hình cầu tiếp xúc góc
vòng trong và chiều rộng của ổ trục
| D mm | dmp um | Vdp um | Vdmp ừm | Bs ừm | Ts um | ||||
| kết thúc | bao gồm | tối đa | min | tối đa | tối đa | tối đa | min | tối đa | min |
| - | 50 | 0 | -12 | 12 | 9 | 0 | -2740 | +250 | -400 |
| 50 | 80 | 0 | -15 | 15 | 11 | 0 | -300 | +250 | -500 |
| 80 | 120 | 0 | -20 | 20 | 15 | 0 | -400 | +250 | -600 |
| 12 | 180 | 0 | -25 | 25 | 19 | 0 | -500 | +350 | -700 |
| 180 | 200 | 0 | -30 | 30 | 23 | 0 | -600 | +350 | -800 |
vòng ngoài
| D mm | dmp um | Vdp um | Vdmp ừm | Cs ừm | |||
| kết thúc | bao gồm | tối đa | min | tối đa | tối đa | tối đa | min |
| - | 50 | 0 | -14 | 14 | 11 | 0 | -240 |
| 50 | 80 | 0 | -16 | 16 | 12 | 0 | -300 |
| 80 | 120 | 0 | -18 | 18 | 14 | 0 | -400 |
| 120 | 150 | 0 | -20 | 20 | 15 | 0 | -500 |
| 150 | 180 | 0 | -25 | 25 | |||
Các loại
(1) GE ... E Loại: Duy nhất mọi vòng ngoài, không có thùng dầu.Có thể chịu tải trọng hướng tâm và tải trọng hướng trục nhỏ hơn theo hai hướng.
(2) Loại GE ... ES: vòng ngoài có rãnh đơn, có thùng dầu.Có thể chịu tải trọng hướng tâm và tải trọng hướng trục nhỏ hơn theo hai hướng.
(3) Loại GE ... ES-2RS, GEEW ... Loại ES-2RS: vòng ngoài có rãnh đơn, có thùng chứa dầu, hai bên có vòng đệm.Có thể chịu tải trọng hướng tâm và tải trọng hướng trục nhỏ hơn theo hai hướng.
(4) Loại GE ... ESN: vòng ngoài rãnh đơn, GE ... Loại XSN: vòng ngoài rãnh kép (vòng ngoài chia đôi), thùng dầu bôi trơn, rãnh vòng ngoài.Có thể chịu tải trọng hướng tâm và tải trọng hướng trục nhỏ hơn theo hai hướng.Tuy nhiên, tải trọng dọc trục vòng chụp, khả năng chịu tải dọc trục của nó bị giảm.
(5) GE ... Loại HS: vòng trong có thùng dầu, nửa vòng ngoài kép, khe hở mòn có thể điều chỉnh.Có thể chịu tải trọng hướng tâm và tải trọng hướng trục nhỏ hơn theo hai hướng.
(6) Loại GE ... DE1: vòng trong của thép chịu lực cứng, vòng ngoài của thép chịu lực.Khi lắp ráp đùn bên trong có rãnh và lỗ bôi trơn.Đường kính trong của ổ trục nhỏ hơn 15mm, không có rãnh và lỗ bôi trơn.Có thể chịu tải trọng hướng tâm và tải trọng hướng trục nhỏ hơn theo hai hướng.
(7) Loại GE ... DEM1: vòng trong bằng thép chịu lực cứng, vòng ngoài bằng thép chịu lực.Khi lắp ráp ổ trục bên trong được ép đùn vào ổ trục, áp lực lên mặt ngoài của rãnh ổ trục sẽ cố định theo trục.Có thể chịu tải trọng hướng tâm và tải trọng hướng trục nhỏ hơn theo hai hướng.
(8) Loại GE ... DS: rãnh lắp vòng ngoài và rãnh bôi trơn.Chỉ những vòng bi có kích thước lớn.Có thể chịu tải trọng hướng tâm và một tải trọng nhỏ hơn theo bất kỳ hướng nào tải trọng hướng trục (mặt rãnh lắp không thể chịu tải trọng trục)
| GẤU KHÔNG. | KÍCH THƯỚC | Xếp hạng tải | Cân nặng | ||||||||
| DÒNG RỘNG | d | D | B | C | r1 | r2 | a ° | Động | Thống kê | KILÔGAM | |
| GEG4C | GE4FW | 4 | 14 | 7 | 4 | 0,3 | 0,3 | 20 | 3.6 | 9.1 | 0,005 |
| GEG5C | GE5FW | 5 | 16 | 9 | 5 | 0,3 | 0,3 | 21 | 5,8 | 14 | 0,007 |
| GEG6C | GE6FW | 6 | 16 | 9 | 5 | 0,3 | 0,3 | 21 | 5,8 | 14 | 0,008 |
| GEG8C | GE8FW | số 8 | 19 | 11 | 6 | 0,3 | 0,3 | 21 | 8.6 | 21 | 0,014 |
| GEG10C | GE10FW | 10 | 22 | 12 | 7 | 0,3 | 0,3 | 18 | 11 | 28 | 0,021 |
| GEG12E | GE12FW | 12 | 26 | 15 | 9 | 0,3 | 0,3 | 18 | 18 | 45 | 0,033 |
| GEG15C | GE15FW | 15 | 30 | 16 | 10 | 0,3 | 0,3 | 16 | 22 | 56 | 0,049 |
| GEG17C | GE17FW | 17 | 35 | 20 | 12 | 0,3 | 0,3 | 19 | 31 | 78 | 0,083 |
| GEG20ES | GE20FW | 20 | 42 | 25 | 16 | 0,3 | 0,3 | 17 | 51 | 127 | 0,153 |
| GEG25C | GE25FW | 25 | 47 | 28 | 18 | 0,6 | 0,6 | 17 | 65 | 166 | 0,203 |
| GEG30C | GE30FW | 30 | 55 | 32 | 20 | 0,6 | 0,6 | 17 | 83 | 212 | 0,304 |
