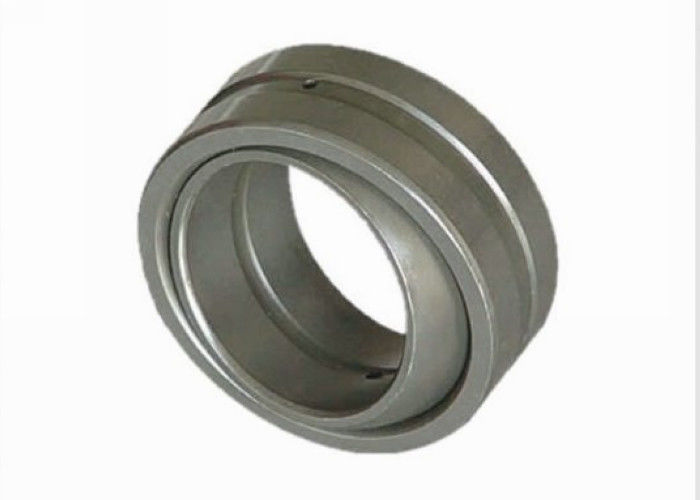

Vòng bi trượt hình cầu xuyên tâm GE17ES cho kỹ thuật thủy lực

GE17ES Radial Spherical Sliding Bearing For Hydraulic Engineering

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	OEM
Chứng nhận:	ISO 16949

Thanh toán:

Số lượng đặt hàng tối thiểu:	Thỏa thuận
Giá bán:	Negotiation
chi tiết đóng gói:	Vỏ gỗ xuất khẩu tiêu chuẩn.
Thời gian giao hàng:	10-15 ngày làm việc
Điều khoản thanh toán:	L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp:	1000000 Piece / mỗi tháng

Liên hệ với bây giờ

Chi tiết sản phẩm

Tên:	Vòng bi trơn hình cầu xuyên tâm	Đánh giá tải động cơ bản, xuyên tâm:	21300 N
Xếp hạng tải trọng tĩnh cơ bản, xuyên tâm:	106000 N	Khối lượng:	0,039 kg
Kích thước:	120 * 180 * 85MM	Vật chất:	Thép mạ crôm
Ứng dụng:	Cơ khí thủy lực, Máy tạo hình kim loại, Máy móc kỹ thuật
Điểm nổi bật:	Chrome Steel Spherical Sliding Bearing , GE17ES Spherical Sliding Bearing , Radial Spherical Sliding Bearing

Vòng bi đồng bằng xuyên tâm thu nhỏ Loại đường trượt GE17ES

Name: Vòng bi trượt hình cầu xuyên tâm GE17ES cho kỹ thuật thủy lực
Brand: OEM

Sự miêu tả

Vòng bi trơn hình cầu là một loại vòng bi bạc có cấu trúc đặc biệt.Cấu trúc của nó dễ dàng hơn so với ổ lăn, chủ yếu tạo nên đường đua bên trong và đường bên trong của cuộc đua bên ngoài., Nó có thể chịu tải lớn hơn và theo cấu trúc kiểu khác nhau, nó có thể chịu tải trọng hướng tâm, tải trọng trục hoặc tải trọng thống nhất .Vòng bi khớp thường sử dụng trong chuyển động trượt với tốc độ thấp hơn, vì bề mặt trượt là hình cầu, nó cũng có thể thực hiện chuyển động nghiêng trong một phạm vi góc.

Thông số kỹ thuật

Vòng bi trơn hình cầu GE17ES
yêu cầu bảo trì, theo DIN ISO 12 240-1
d	17 mm	Dung sai: 0 / -0,008
D	30 mm	Dung sai: 0 / -0,009
B	14 mm	Dung sai: 0 / -0,12
	0,04 - 0,082 mm	Giải phóng mặt bằng xuyên tâm
		CN
		Cũng có sẵn trong nhóm C2 và C3
C	10 mm	Dung sai: 0 / -0,24
Da min	24 mm
da max	20,7 mm
dK	25 mm	Không có rãnh bôi trơn trên bề mặt vòng trong hình cầu
r1s phút	0,3 mm	Kích thước Chamfer
r2s phút	0,3 mm	Kích thước Chamfer
α	10 °
m	0,039 kg	Khối lượng
Cr	21300 N	Xếp hạng tải động cơ bản, xuyên tâm
C0r	106000 N	Xếp hạng tải trọng tĩnh cơ bản, xuyên tâm

Ổ đỡ trục Không.	cân nặng	Kích thước (mm)			Tải cơ bản
	g	d	D	B	C Kgf	Co Kgf
GE 10ES	12	10	19	6	210	5760
GE 12ES	17	12	22	7	300	7560
GE 15ES	32	15	26	9	480	11900
GE 17ES	49	17	30	10	600	15000
GE 20ES	65	20	35	12	840	20900
GE 25ES	115	25	42	16	1360	34100
GE 30ES	160	30	47	18	1760	44000
GE 35ES	258	35	55	20	2260	56400
GE 40ES	315	40	62	22	2300	70000
GE 45ES	413	45	68	25	3600	90000
GE 50ES	560	50	75	28	4400	111000
GE 60ES	1100	60	90	36	6910	173000
GE 70ES	1540	70	105	40	8830	221000
GE 80ES	2290	80	120	45	11300	284000
GE 90ES	2840	90	130	50	13800	345000
GE 100ES	4430	100	150	55	17200	429000
GE 110ES	4940	110	160	55	18500	462000
GE 120ES	8120	120	180	70	26900	672000
GE 140ES	11300	140	210	70	30200	756000
GE 160ES	14400	160	230	80	38400	960000
GE 180ES	18900	180	260	80	43200	1080000
GE 200ES	28100	200	290	100	60000	1500000
GE 220ES	36100	220	320	100	66000	1650000
GE 240ES	40400	240	340	100	72000	1800000

Các ứng dụng

Công ty ứng dụng	Nhà phân phối, Nhà bán lẻ, Người dùng cuối
Địa điểm ứng dụng	Vòng bi khớp được sử dụng rộng rãi trong kỹ thuật thủy lực, máy công cụ tạo hình kim loại, máy móc kỹ thuật, thiết bị tự động hóa, giảm xóc ô tô, ngành máy móc thủy lợi
