Name: GEC GEG GEK GEH Cơ khí khớp nối Thanh kết thúc vòng bi
Brand: OEM

GEC GEG GEK GEH Cơ khí khớp nối Thanh kết thúc vòng bi

GEC GEG GEK GEH Mechanical Articulating Joint Rod Ends Bearings

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	OEM
Chứng nhận:	ISO 16949

Thanh toán:

Số lượng đặt hàng tối thiểu:	Thỏa thuận
Giá bán:	Negotiation
chi tiết đóng gói:	Vỏ gỗ xuất khẩu tiêu chuẩn.
Thời gian giao hàng:	10-15 ngày làm việc
Điều khoản thanh toán:	L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp:	1000000 Piece / mỗi tháng

Liên hệ với bây giờ

Chi tiết sản phẩm

Tên:	Vòng bi kết thúc thanh	Vật chất:	Thép chịu lực, Thép không gỉ, Đồng
Loạt:	Dòng GE, GEC, GEG, GEEW, GEK, GEH	Đánh giá chính xác:	ABEC-1 / P0, ABEC-3 / P6, ABEC-5 / P5, ABEC-7 / P4
Lồng:	Thép, Đồng thau, Nylon	Giải tỏa:	C0, C1, C2, C3, C4, C5, v.v.
Rung:	V1, V2, V3
Điểm nổi bật:	GEC Rod Ends Bearings , GEG Rod Ends Bearings , GEH Rod Ends Bearings

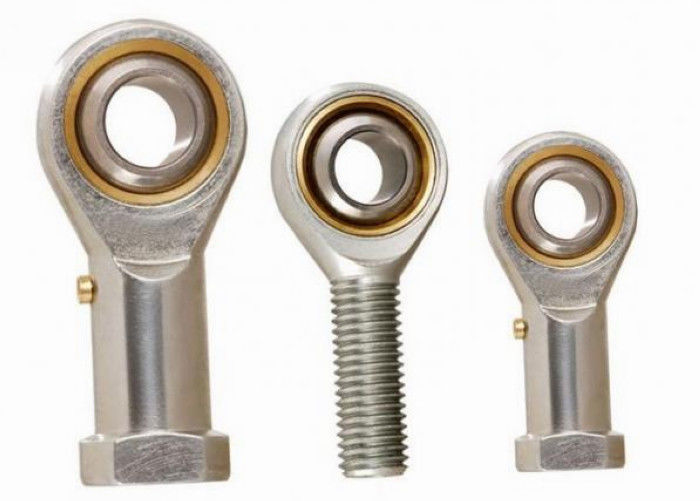

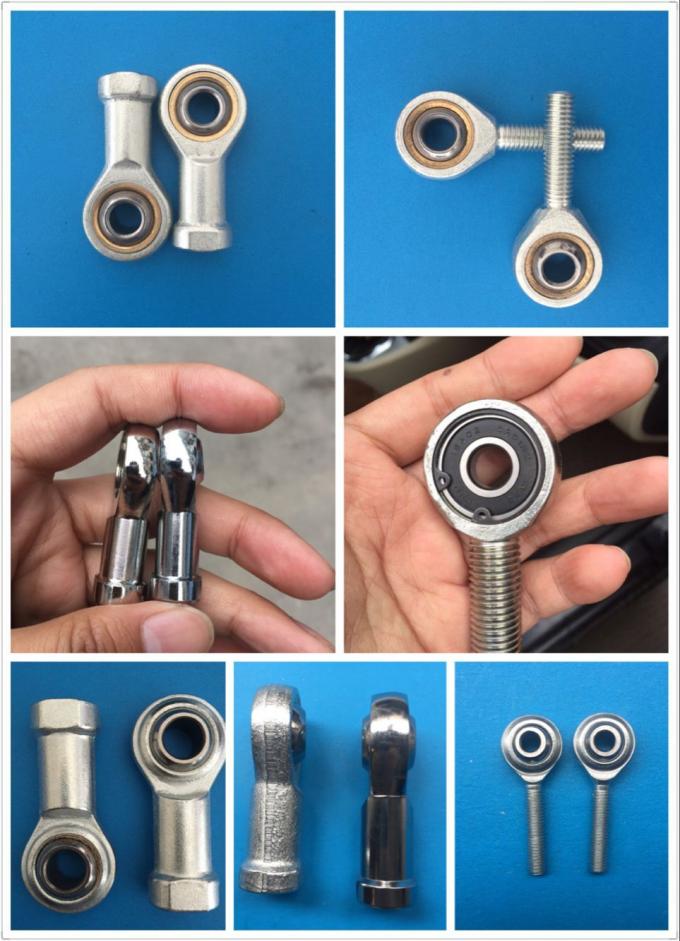

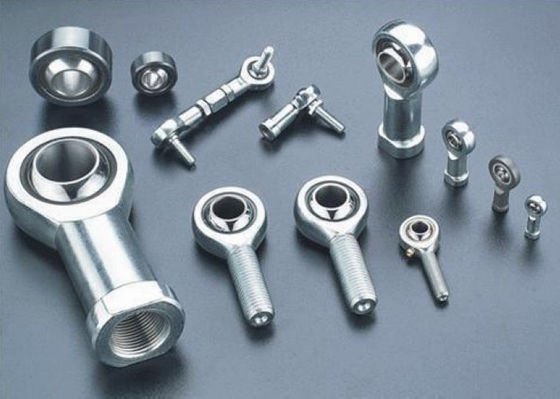

GEC GEG GEEW GEK GEH Cơ khí khớp nối Thanh kết thúc vòng bi

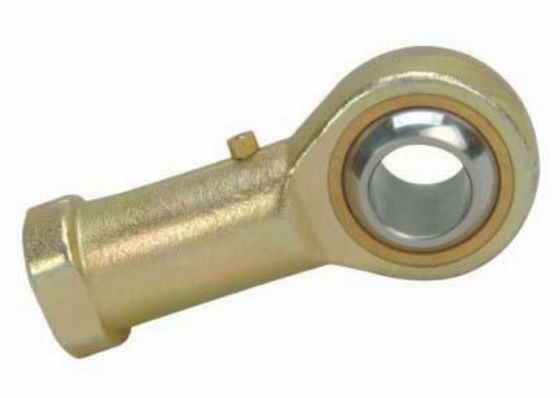

Thanh kết thúc là một khớp ăn khớp cơ học.Các khớp nối như vậy được sử dụng trên các đầu của thanh điều khiển, liên kết lái, thanh giằng hoặc bất kỳ nơi nào cần khớp nối chính xác và ở những nơi mà đầu rãnh (yêu cầu căn chỉnh 90 độ hoàn hảo giữa trục gắn và thành phần thứ hai) là không phù hợp.Một quả cầu xoay có lỗ để bu lông hoặc phần cứng gắn khác có thể đi qua được ép vào một vỏ hình tròn có gắn một trục ren.Phần ren có thể là nam hoặc nữ.Lợi thế của khớp nối hemi là miếng đệm bi cho phép thanh hoặc bu lông đi qua nó bị lệch ở một mức độ hạn chế (một góc khác 90 độ).Một liên kết kết thúc bằng hai khớp hemi cho phép lệch trục gắn của chúng (viz., Khác 180 độ) khi được sử dụng ở trạng thái căng thẳng.Khi được sử dụng ở chế độ nén, các thanh xuyên bị buộc đến các đầu cực của phạm vi lệch của quả bóng của chúng, điều này sẽ kéo liên kết theo một góc xiên.

Dung sai cho thanh kết thúc

1> Khả năng chịu đựng của △ dmp và △ B của GIR… DO, GAR..DO, GIR… UK, GAR… UK, GIR..UK-2RS, GAR… UK-2RS và GIHR… DO,
GIHR-K… DO, GIHO-K… DO, GK… DO, GF… DO, GIR..UK-2RS, GAR… UK-2RS giống như vòng bi trơn hình cầu xuyên tâm
GE ... E, GE ... ES, GE ... UK, GE ... UK-2RS.
2> Các △ dmp và △ B của GIHN-K… LO, GF… LO giống như ổ trục trơn hình cầu xuyên tâm GE… LO.
3> Các △ dmp và △ B của SIBP ... S, SABP ... S, SIZP ... S, SAZP ... S, SAZJ ...- và SAZJ ... giống như đồng bằng hình cầu xuyên tâm vòng bi GEBK ... S.
4> Dòng CHS ..., COS ...

d mm		△ dmp um		△ Bs ừm
kết thúc	bao gồm	tối đa	min	tối đa	min
-	6	12	0	0	-150
6	10	15	0	0	-150
10	12	18	0	0	-150
12	18	18	0	0	-200
18	30	21	0	0	-200



BBB> Độ lệch độ cao trung tâm

d mm		△ hs mm		△ h1 giây mm
kết thúc	bao gồm	tối đa	min	tối đa	min
-	6	0,8	-1,2	0,65	-1,05
6	20	0,8	-1,2	0,8	-1,2
20	30	1	-1,7	1	-1,7
30	45	1,4	-2,1	1,4	-2,4
45	60	1,8	-2,7	1,8	-2,7
60	80	2,25	-3,4	2,25	-3,4
80	125	2,7	-3,4	2,7	-3,4
125	200	3.2	-4,2	3.2	-4,2

d mm		Nhóm bình thường um
kết thúc	bao gồm	min	tối đa
-	12	23	68
12	20	30	82
20	35	37	100
35	60	43	120
60	90	55	142
90	125	65	165
125	200	65	192

2> GIR… ANH, GAR… ANH, GIR… ANH-2RS, GAR… ANH-2RS

Chuỗi GIR… UK, GAR… UK, GIR… UK-2RS, GAR… UK-2RS

d mm		Nhóm bình thường um
kết thúc	bao gồm	min	tối đa
-	12	0	32
12	20	0	40
20	35	0	50
35	60	0	60
60	80	0	72

3> SIZJ ..., SAZJ ...

Dòng SIZJ ..., SAZJ ...

d mm		Nhóm bình thường um
kết thúc	bao gồm	min	tối đa
-	số 8	10	30
số 8	14	15	60
14	20	40	80

Phù hợp với đầu thanh

AAA> Trục phù hợp

Điều kiện hoạt động	Lòng khoan dung
Với tải không xác định	n6, p6
Điều kiện Normsa	h6, h7

BBB> chủ đề

Chủ đề Nam	Chủ đề về phụ nữ
6g	6h
UNF-2A	UNF-2B

CCC> dung sai đường kính trục

đường kính trục mm		dung sai đường kính trục um
đường kính trục mm		h6		H7		n6		p6
kết thúc	bao gồm	Cao	Thấp	Cao	Thấp	Cao	Thấp	Cao	Thấp
3	6	0	-số 8	0	-12	16	số 8	20	12
6	10	0	-9	0	-15	19	10	24	15
10	18	0	-11	0	-18	23	12	29	18
18	30	0	-13	0	-21	28	15	35	22
30	50	0	-16	0	-25	33	17	42	26
50	80	0	-19	0	-30	39	20	51	32
80	120	0	-22	0	-35	45	23	59	37
120	180	0	-25	0	-40	52	27	68	43
180	200	0	-29	0	-46	60	31	79	50
